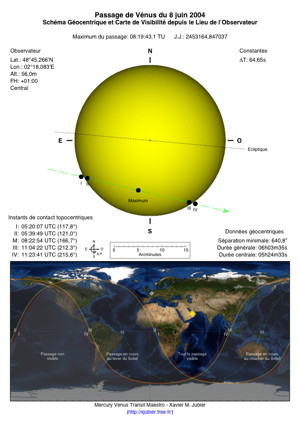

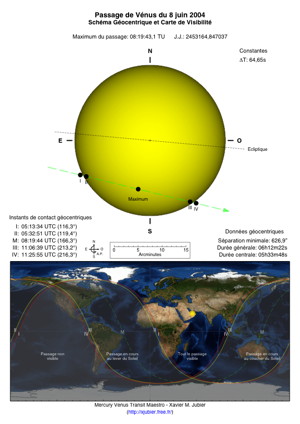

Le fichier PDF en couleur et haute résolution contient un schéma du passage et une carte en projection équirectangulaire indiquant les zones de visibilité.

Les informations suivantes sont affichées à l’échelle sur le schéma:

• la position de Mercure ou Vénus aux instants de contact internes et externes avec le limbe du disque solaire ainsi que celle au maximum du passage. Pour l’observateur, seul les instants visibles sont représentés depuis son lieu d’observation
• l’écliptique
• la direction du mouvement de la planète indiquée par une ligne verte discontinue
• diverses informations sur le passage

Les informations suivantes sont affichées sur la carte:

• le point de plus grand passage signalé par un point jaune cerclé de orange
• les zones de visibilité délimitées par les courbes aux instants de contact en jaune et rouge, ainsi que celle au maximum en vert
• diverses informations sur le passage

L’utilisation de ce schéma et de cette carte est libre tant que les informations du créateur sont présentes et n’ont pas été modifiées.
