Diagramme Soleil-Planète

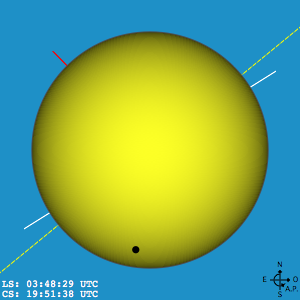

Le schéma Soleil-Planète lors du passage est affiché en temps réel depuis le lieu de l’observateur. Deux orientations sont disponibles:
- le zénith vers le haut ou encore coordonnées horizontales (le diagramme correspond à ce que vous observeriez avec des jumelles),
- le nord céleste vers le haut ou encore coordonnées équatoriales.
|
|
Le diagramme Soleil-Planète n’affiche pas seulement les positions relatives, mais présente aussi les informations suivantes:
- l’écliptique
- le nord céleste
- l’équateur solaire
- le nord solaire
- l’assombrissement du limbe solaire
- les contours du Soleil et de Mercure ou Vénus
- un réticule pour localiser plus facilement Mercure
- le système de coordonnées utilisé
- la hauteur et l’azimut du soleil
- les heures de lever et coucher du Soleil
- la valeur de l’angle parallactique en mode horizontal

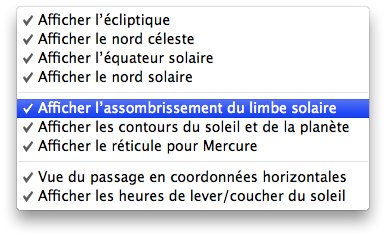

Un menu contextuel est disponible à l’aide d’un clic droit sur le chéma Soleil-Planète; celui-ci vous permet de sélectionner quelques options:
- activer/désactiver l’affichage de l’écliptique à l’aide d’une ligne jaune discontinue
- activer/désactiver l’affichage du nord céleste matérialisé par un trait rouge
- activer/désactiver l’affichage de l’équateur solaire sous la forme de deux traits blanc de chaque côté du soleil
- activer/désactiver l’affichage de l’assombrissement du limbe solaire
- activer/désactiver l’affichage des contours du Soleil et de la planète
- activer/désactiver l’affichage d’un réticule pour Mercure uniquement
- activer/désactiver la bascule entre coordonnées horizontale et équatoriale
- afficher/masquer la hauteur et l’azimut du Soleil exprimés en degrés
- activer/désactiver l’affichage des heures de lever/coucher du Soleil en bas à gauche du diagramme
- activer/désactiver l’affichage de la valeur de l’angle parallactique en haut à droite du diagramme
|
